¿Qué es el Front-End Analógico (AFE) del BMS?

¿Qué es el Front-End Analógico del BMS?

Un sistema de gestión de baterías (BMS) es un componente fundamental en las baterías modernas, ya que permite un funcionamiento seguro y fiable. El BMS se encarga de supervisar, controlar y proteger la batería mediante una combinación de hardware y software. Uno de los componentes de hardware clave del BMS es el Front-End analógico (AFE) , que se encarga de convertir las señales analógicas de la batería en señales digitales que pueden ser procesadas por el microcontrolador del BMS.

En esta publicación de blog, exploraremos qué es el front-end analógico del BMS y cómo funciona.

¿Qué es el Front-End Analógico (AFE) del BMS?

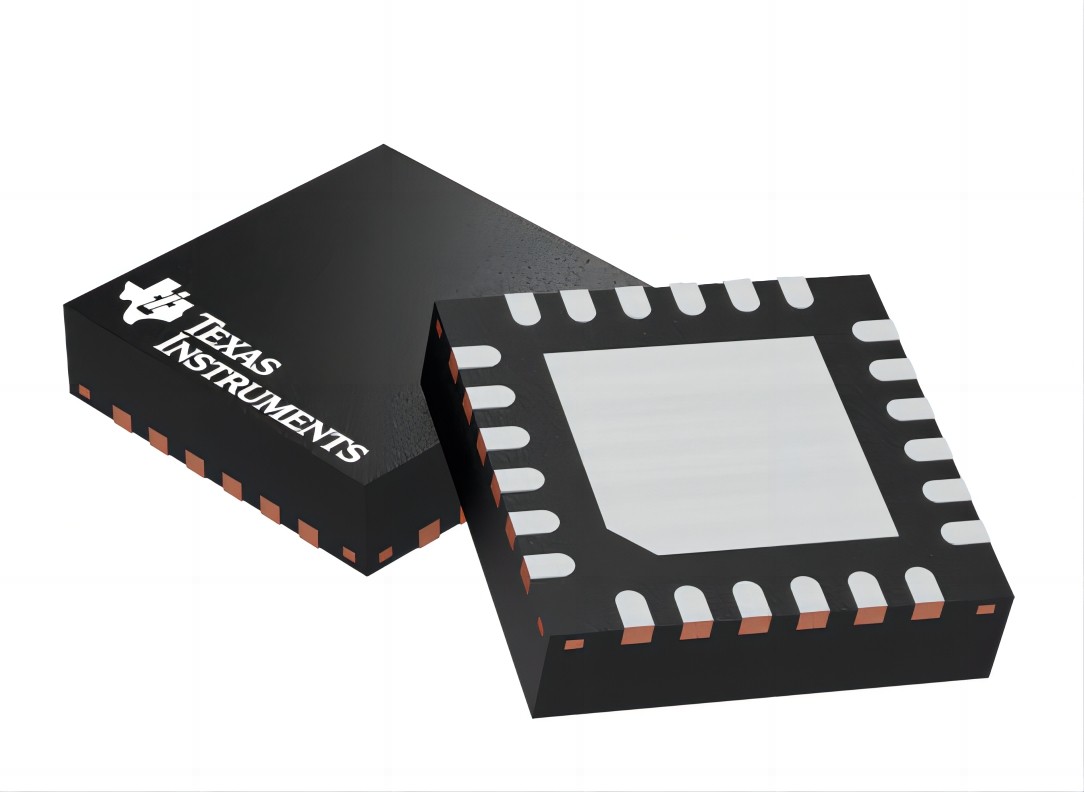

El Front-End Analógico (AFE) es la primera etapa del BMS que interactúa con las celdas de la batería. Es una interfaz entre las celdas de la batería y el microcontrolador del BMS. Su función principal es convertir las señales analógicas de las celdas de la batería en señales digitales que el microcontrolador pueda procesar. El AFE también aísla y protege al microcontrolador de las señales de alto voltaje generadas por las celdas de la batería.

El AFE generalmente consta de varios componentes, como circuitos de medición de voltaje y corriente, sensores de temperatura y circuitos de acondicionamiento de señal. Cada uno de estos componentes desempeña un papel crucial en la medición y el monitoreo precisos de los parámetros de las celdas de la batería.

Circuito de medición de voltaje

El circuito de medición de voltaje es uno de los componentes esenciales del AFE. Se encarga de medir el voltaje de cada celda de la batería. Este circuito suele constar de un divisor de voltaje y un amplificador. El divisor de voltaje divide la señal de alto voltaje generada por la celda de la batería en un voltaje más bajo que puede ser medido por el microcontrolador. El amplificador amplifica la señal de voltaje y elimina cualquier ruido o interferencia.

Circuito de medición de corriente

El circuito de medición de corriente es otro componente crítico del AFE. Se encarga de medir la corriente que entra y sale de la celda de la batería. Este circuito suele constar de una resistencia de derivación y un circuito amplificador. La resistencia de derivación se coloca en serie con la celda de la batería y se mide la caída de tensión en ella. El circuito amplificador amplifica la señal de tensión y elimina cualquier ruido o interferencia.

Sensor de temperatura

El sensor de temperatura es un componente esencial del AFE. Se encarga de medir la temperatura de cada celda de la batería. Generalmente, consiste en un termistor o un circuito integrado de sensor de temperatura. El sensor de temperatura convierte la temperatura de la celda en una señal eléctrica que puede ser medida por el microcontrolador.

Circuito de acondicionamiento de señales

El circuito de acondicionamiento de señal se encarga de acondicionar las señales de los circuitos de medición de voltaje y corriente, así como del sensor de temperatura. Este circuito suele constar de un convertidor analógico-digital (ADC), que convierte las señales analógicas en señales digitales que el microcontrolador puede procesar. Además, aísla y protege al microcontrolador de las señales de alto voltaje generadas por las celdas de la batería.

En conclusión, el Front-End Analógico (AFE) es un componente esencial del Sistema de Gestión de Baterías (BMS). El AFE se encarga de medir y monitorizar los parámetros de las celdas de la batería, como el voltaje, la corriente y la temperatura. El AFE convierte las señales analógicas de las celdas en señales digitales que el microcontrolador puede procesar. El AFE también aísla y protege al microcontrolador de las señales de alto voltaje generadas por las celdas. Un AFE bien diseñado es fundamental para el funcionamiento seguro y fiable de la batería, y es un factor importante a considerar al diseñar o utilizar un BMS.
